采暖散熱器俗稱暖氣片，兩者是一種東西，只是名稱不同，以前老式的鑄鐵暖氣大家習慣稱為暖氣片，現在的鋼制的、鋁制的大家習慣稱為散熱器。勞力特為您整理了散熱器采暖系統連接方式，以作參考!
散熱器分類
以勞力特鋼制散熱器為例，簡單介紹下散熱器的分類，鋼制散熱器又分為小背簍鋼管式散熱器和常規的鋼板散熱器。

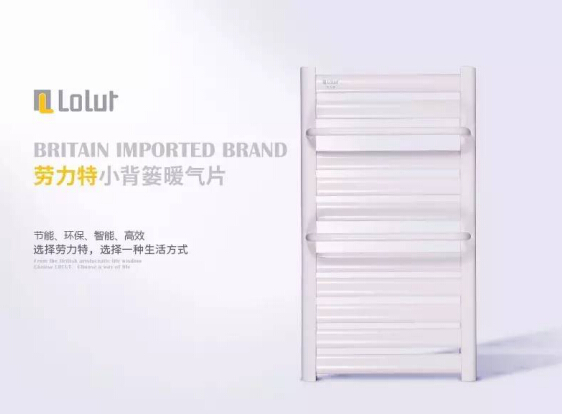

勞力特小背簍鋼管式散熱器
▲耐腐蝕，衛生間常用散熱器

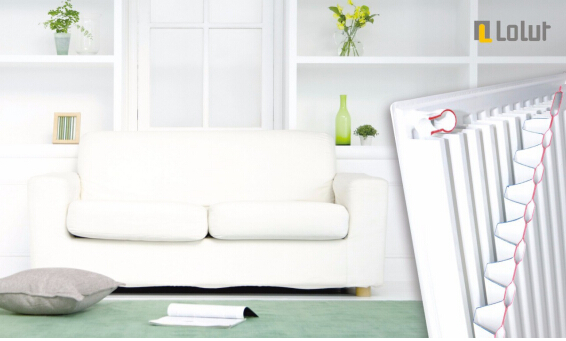

勞力特鋼制板式散熱器
采用國際領航的全自動化生產，工藝精湛，高效節能。
采用EN10130冷軋制作而成，讓用戶在短時間內感受溫暖!
散熱器采暖系統
散熱器采暖系統一般由家用燃氣壁掛爐、散熱器、集水器、分水器、溫控裝置、管路以及各種閥件組成。
散熱器主要接口方式
上進下出
標準接口方式，散熱效果最佳，傳熱系數最大，最有利于水循環的連接方式。
此接口方式與散熱器高度和長度有關，可分為對角連接和同側連接兩種，請根據散熱器大小對號入座。
上進下出，對角連接
300mm(高度)*1200mm以上(長度)
600mm(高度)*1000mm以上(長度)
900mm(高度)*800mm以上(長度)
上進下出，同側連接
300mm(高度)*1200mm以內(長度)
600mm(高度)*1000mm以內(長度)
900mm(高度)*800mm以內(長度)
底進底出
散熱器底部設置擋水板來強制改變散熱器內熱水流過的途徑，可達到與上進下出接口方式同樣的散熱效果。
散熱器采暖系統3大連接方式
雙管異程式并聯
該系統采暖水流過每個散熱器的管道長度均不相同，所以造成采暖水流過每個散熱器的沿程阻力不同。在采暖調試時，需要對采暖系統進行水力平衡調節。
雙管同程式并聯
相比較與雙管異程系統，雙管同程系統采暖水流過每組散熱器的管道長度均相等。雖然在系統安裝時會增加一條管道的造價，但不需要安裝其它的平衡設備。當系統可以組成一個閉合環路時，就可以省去第三條管路。此系統比雙管異程式并聯的水流量更平衡，更節能，散熱效果更好更均勻。
擴散式(章魚式)連接
熱水通過分水器分配到各個散熱器，回水通過集水器回到熱源，各個散熱器之間完全是并聯關系，可以做到地下隱蔽管路沒有接頭，水力平衡性能優越，系統安全性高。
